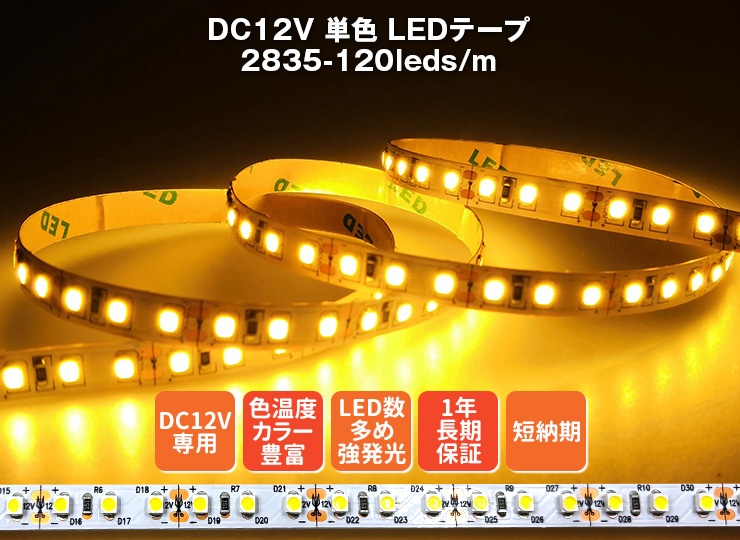

【LED数多め・明るい】DC12V LEDテープライト 2835-120LED/m 単色タイプ・長さ選択可
製品の資料(PDF)
納期について
商品の発送営業日に関して、14:00までのご注文及びご入金の確定で、最短営業日（当日発送）〜3営業日以内での出荷が出来るよう、努めさせていただきます。※ご注文内容や数量によっては、納期のご相談のご連絡をさせていただくことがございますので、あらかじめご了承ください。
ご注文・お届けについて
商品の説明
次世代高輝度LEDチップ「SMD2835」を1mあたり120個搭載した、業務用途にも適した高輝度・省エネ設計のLEDテープライトです。DC12V・24W/m仕様で安定した点灯を実現し、2.5cmごとのカットに対応。両面テープ付きで施工性に優れ、非防水タイプは放熱性、防滴タイプはIP66相当の防水性能を備えています。
色温度・単色カラー色について
色温度について
色温度（K：ケルビン）とは、光の色合いを表す指標の一つです。弊社で取り扱っている以下のようになります。
冷白色（超高色温度）
青みを帯びた非常にシャープな光色で、空間を明るく引き締め、清潔感と高い視認性を演出します。白色光の中でも特にクールな印象を持ち、サイン照明やライン照明、演出用途など、存在感を重視する業務用途に適した光色です。
約10,000K以上の範囲。
一般的に「青白い光」や「少し青みがかった白」と表現される色です。これは色温度が高く、涼しくすっきりとした印象を与えます。
- 18000ケルビン(K)・・・
青みの強い光色で、シャープかつクールな印象を演出 - 12000ケルビン(K)・・・
白さの中に青みを感じるクリアな光色で、清潔感と視認性に優れています。
昼白色（高色温度）
高い色温度は快活でさわやかな印象を与え、人の交感神経を活性化させる効果があるといわれています。
そのため「短時間で集中する作業」に向いているとされ、研究室やオフィス、学習塾の照明などに多く利用されています。
昼白色（高色温度）: 約4,500K以上の範囲。
照明の光色の種類の一つで、色温度は約5000ケルビン(K)前後とされています。その光は、太陽の自然な光に近く、爽やかで活動的な雰囲気を生み出します
- 6000ケルビン(K)・・・
白さが際立つ明るい光色で、自然光に近い見え方が特長です。 - 5000ケルビン(K)・・・
白色と暖かみのバランスが取れた光色で、目にやさしく落ち着いた印象を与えます。
電球色（低色温度）
低い色温度は落ち着いたリラックスする印象を与え、人の副交感神経を鎮静化させる効果があるといわれています。
そのため「長時間リラックスする空間」に向いているとされ、リビングや寝室、居酒屋の照明などに多く利用されています。
電球色（低色温度）: 2,000K~4,500Kの範囲。
一般的に「温かみのあるオレンジ色がかった白」と表現されます。白熱電球の光に近い色であり柔らかく、落ち着いた、くつろぎの空間を演出します。
- 4000ケルビン(K)・・・
白色の中にやや暖かみを感じる光色で、落ち着きと視認性を両立します。 - 3000ケルビン(K)・・・
暖かみのある柔らかな光色で、リラックス感のある空間を演出します。 - 2700ケルビン(K)・・・
白熱灯に近い、より暖かみの強い光色です。包み込むようなやさしい印象です。 - 2400ケルビン(K)・・・
オレンジ味の強い非常に暖かな光色で、炎やキャンドルに近い雰囲気を演出します。
単色カラー色について
単色カラー色の製品は、搭載されているLEDチップのカラーによって色の異なる商品です。
カラー色
カラーは、その特徴から雰囲気の演出として間接照明に使用されることが多く、またアイキャッチとして使用されることもあります。
単色カラー: 原色の色を発光する製品になります。製品によっては、水色、桃色、黄色などがございます。
- 赤色・・・
遠くからでも認識しやすく、存在感のある演出が可能です。 - 緑色・・・
目にやさしく、安心感・安定感のある光色です。 - 青色・・・
クールでシャープな印象を与える高演出性の光色です。 - 黄色・・・
刺激が少なく、やわらかく落ち着いた印象の光です。 - 桃色・・・
肌なじみが良く、人を美しく見せやすい光色です。 - 水色・・・
さわやかで涼しげな印象を与え、空間をクリーンに演出です。

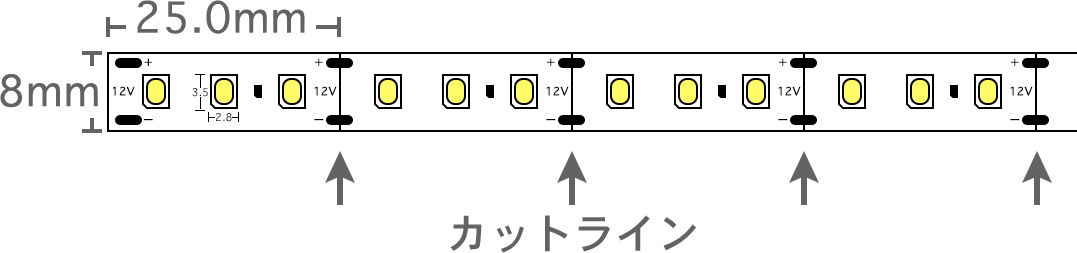

寸法・長さ・カットライン
「1mあたり120個」のLEDチップが8.0mmピッチで搭載されています。
テープ幅は「0.8cm(8.0mm)」となります。最長で500cm(5000mm)をご購入が可能です。
1ブロック単位でテープ部分に引かれている線がカットラインで、この線に沿ってハサミなどでカットできます。
この商品の1ブロックの長さは2.5cm(25mm)で、1ブロックごとにカットが可能です。
保護種類について
非防水での加工
防水加工が施されていない商品のため、防水加工が施されている商品よりも短納期で、お手に取りやすい価格となっています。
商品が軽量のため、長尺でも施工しやすく、イベントなどの短期設置に向いています。
水滴やホコリに弱いため、水場や狭い箇所への長期設置での使用は、保護種類が防滴仕様の商品をご使用ください。防水等級はIP20相当です。
チューブ防滴での加工
LEDテープをクリアチューブに通し、両端をキャップで封をした商品です。水滴やホコリなどは浸入しづらい防滴防塵の作りになっているため、水場や狭い箇所の長期設置に向いています。
また、精密機械であるLEDテープに直接触れられないようになっているため、結果として寿命が長くなります。
クリアチューブやキャップは紫外線や経年劣化による黄変や硬化に対応したシリコン樹脂を使用しています。防水等級はIP66相当です。
※チューブ防滴は防水加工のためテープの末端をエンドキャップでフタをしている仕様です。指定した長さより1.0～2.0cm程度長くなります。
※チューブ防滴の末端のエンドキャップ幅は「15.0mm」です。また納期に＋1営業日かかります。また予めご了承ください。
入力線の末端処理
電源を入力するための処理です。
接続先がリード線の場合は「線出し」を、DCプラグの場合は「DCジャック」を選択してください。
- 線出し：リード線で電源と接続するための処理。
- DCジャック：DCプラグの電源と接続するための処理。
出力線の末端処理
後ろに直列で接続するための処理です。
1本のみで使う場合や、直列で接続しない場合は「末端処理無し」を選択してください。
- 末端処理無し：電源線を加工しない処理。
- 線出し：リード線で後ろに接続するための処理。
- DCプラグ：DCプラグで後ろに接続するための処理。
一番簡単な構成例
5m以下の接続例 常時点灯(単色)
今回は使い勝手の良い「DC12V電源アダプタ(5.0A)」を使用して点灯します。電源アダプタとDC12V LEDテープ 2835-120led/mを接続するだけで、点灯させることができます。※電源アダプタの端子はDCプラグのため、LEDテープの入力線を「DCジャック」に指定してください。
電源アダプタの最大出力電流は5.0Aで、LEDテープの定格電流は1m毎に1.17Aの仕様です。そのため5.0A ÷ 1.17A = 約4.25mとなり、理論上は4.25m(4250mm)の長さを点灯させることができます。
しかし、最大値での使用は電源に負荷を多くかけてしまうため、弊社では製品仕様の約80％での使用を推奨しております。上記理由から5.0A × 80％ ＝ 4.0A つまり 2835-120led/ｍの場合は、約3.4ｍ(3400mm)以下の長さが使用推奨となります。
5m以上の接続例 常時点灯(単色)
組み込み用の大容量電源「DC12V電源(29.0A)」を使用して点灯します。大容量電源とDC12V LEDテープ 2835-120led/mを接続するだけで、点灯させることができます。※大容量電源に接続させるためには、LEDテープの入力線を「線出し」に指定してください。
大容量電源の出力電流は29.0Aで、LEDテープの定格電流は1m毎に1.17Aです。そのため29.0A ÷ 1.17A = 約24.5mとなり、理論上は約24.5m(2450mm)の長さを点灯させることができます。
しかし、先述のとおり最大値での使用は大容量電源に負荷を多くかけてしまうため、弊社では約80％での使用を推奨しております。上記理由から29.0A × 80％ ＝ 23.2A つまり 2835-120led/ｍの場合は、約19.5ｍ(1950mm)以下の長さが使用推奨となります。
調光器を含めた構成例
5m以下の接続例 調光器で制御点灯(単色)

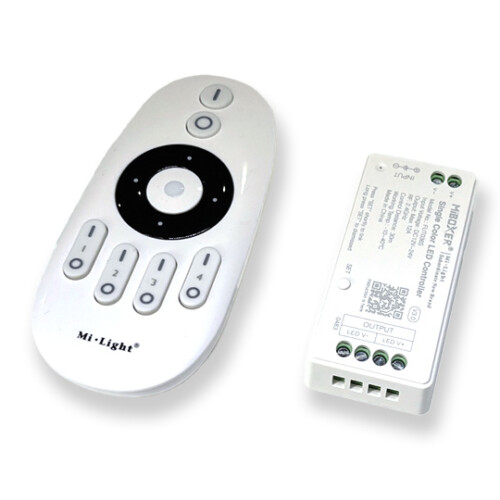

DC24V電源アダプタ(5.0A)とマルチゾーンコントローラー LEDテープ単色用を使用しての点灯例です。電源アダプタと調光器(コントローラー)を接続し、調光器からDC12V LEDテープ 2835-120led/mを接続すると、調光器で点灯を制御することができます。本調光器専用のリモコンで、点灯のON/OFFはもちろんのこと、各調光器の点灯の明暗を操作することができます。
電源アダプタの出力電流は5.0Aで、調光器の最大負荷電流は1個あたり10.0Aのため、今回は電源アダプタの出力電流を基準にします。LEDテープの定格電流は1m毎に1.17Aです。5.0A ÷ 1.17A = 約4.25m のため、理論上は約4.25m(4250mm)の長さを点灯させることができます。
しかし、最大値での使用は電源に負荷を多くかけてしまうため、弊社では製品仕様の約80％での使用を推奨しております。上記理由から5.0A × 80％ ＝ 4.0A つまり 2835-120led/ｍの場合は、約3.4ｍ(3400mm)以下の長さが使用推奨となります。
調光器の出力側（LEDテープと接続する方）の形状を確認して、LEDテープの入力線を指定してください。※今回の場合は、LEDテープの入力線を「線出し」に指定してください。調光器によって出力側の形状が異なりますため、ご不明な場合はご気軽にお問い合わせください。
5m以上の接続例 調光器で制御点灯(単色)
DC12V電源(29.0A)とLED増幅器 24Aとマルチゾーンコントローラー LEDテープ単色用を使用しての点灯例です。電源から調光器、そして増幅器の順に接続をします。※接続の際に増幅器にも、調光器同様に電源から給電するようにしてください。
調光器から増幅器の信号入力側に接続し、増幅器の信号出力側にDC12V LEDテープ 2835-120led/mを接続すると、1台の調光器で、調光器の最大付加電流値よりも多くのLEDテープを点灯制御することができます。※LEDテープの１本あたりの最大の長さは5.0m/１ラインになります。増幅器を使用することで増幅器の最大電流値以下の長さを、複数ラインで同期させることが可能です。
本調光器専用のリモコンで、点灯のON/OFFはもちろんのこと、各調光器の点灯の明暗を操作することができます。電源の出力電流は29.0Aで、調光器の最大負荷電流は10.0Aのため、増幅器を使用することで10A以上29.0A以下のLEDテープを制御することができます。※増幅器の最大負荷電流は24.0Aのため、電源の出力電流に耐えることができます。
電源の出力電流は29.0Aで、LEDテープの定格電流は1m毎に1.0Aです。29.0A ÷ 1.17A = 約24.5mとなり、理論上は約24.5m(2450mm)の長さを点灯させることができます。
しかし、先述のとおり最大値での使用は電源に負荷を多くかけてしまうため、弊社では約80％での使用を推奨しております。上記理由から29.0A × 80％ ＝ 23.2A つまり 2835-120led/ｍの場合は約19.5ｍ(1950mm)以下の長さが使用推奨となります。
増幅器の出力側（LEDテープと接続するほう）の形状を確認して、LEDテープの入力線を指定してください。※今回の場合は、LEDテープの入力線を「線出し」に指定してください。増幅器によって出力側の形状が異なります。また、本接続は複雑なため、ご不明な場合はご気軽にお問い合わせください。
入力電圧 | DC12V |
|---|---|
消費電力 | 24W / m |
定格電流 | 2.0A / m |
色温度種類 | 18000K・12000K(冷白色)、6000K・5000K(昼白色)、4000K・3000K・2700K・2400K(電球色) |
カラー色種類 | 赤色(RED)、緑色(GREEN)、青色(BLUE)、黄色(YELLOW)、桃色(PINK)、水色(WATER BLUE) |
CRI（演色性） | 冷白色、昼白色、電球色：Ra + 80 |
カット単位 | 25.0mm / 1ブロック（3個のLED） |
PCBの幅 | 8mm / 2層 / WHT |
防水性能 | 非防水(IP20相当)、チューブ防滴(IP66相当) |
光源 | LED |
指向性 | 120° |
重量 | 非防水：14.4g/m、チューブ防滴：36.4g/m |
動作保証温度 | -20 ~ +50℃( 氷結・結露を除く) |
保存保証温度 | -20 ~ +60℃( 氷結・結露を除く) |
非防水 - 寸法 | W8.0mm × H2.5mm |
チューブ防滴 - 寸法 | W10.0mm × H4.0mm |
チューブ防滴 - キャップ寸法 | W12.0mm × H6.0mm |
線出し | 150mm、赤=V+､ 黒=V-、AWG20（0.5sq 程度) |
DCジャック | 200mm、内径 2.1mm、外径 5.5mm(センター V＋) |
調光対応 | 対応有り |
証明書 | CE、RoHS |
製造国 | 中国 |
LEDテープのよくあるご質問
- サンプルはいただけますか？
- 発光・発色をご確認いただくために、お問い合わせからご用途やお見積りなどご相談いただけた方に対してのみ、サンプルをお送りしております。お気軽にご相談ください。
- 特注の対応って可能ですか？
- 内容によって可否が分かれます。 そのため、まずは詳細をお問合せフォームからご相談ください。
- LEDテープの保護種類には、どんなものがありますか？
- 保護種類は「非防水」と「チューブ防滴」があります。 「非防水」は、防滴処理がされていない商品のため、屋内でのみ設置が可能です。防水等級はIP20程度。 「チューブ防滴」は、防滴処理がされている商品のため、ホコリや水分に強く、屋外でも設置が可能です。防水等級はIP66程度。（完全防水では無いため、水没などには対応不可）
- 商品の在庫はありますか？
- 標準在庫の商品以外は、在庫がない商品もあります。 商品ごとの納品日数をご確認ください。 ご入用の際には、事前に在庫の確認をしていただきますようお願いします。
- LEDテープって、どのくらい使えるんですか？
- 設計寿命（耐久時間）は商品ごとに規定されています。 しかし、これらはあくまで目安であるため、使用される環境や使用時間によって短くなることがあります。 よって、「LEDテープ関連の商品は全て消耗品」のため、交換のしやすい場所への設置を心がけてください。
- なんで「最長5m」なんですか？
- 以下の要因のためです。
- 入力側と出力側で色に違いが出始めてしまうため（電圧降下による）
- 5mより長い場合、より遠くに電圧をかけようとし、入力側に大きな負荷がかかり故障の原因となるため
- 長い距離を直線で点灯できますか？
- LEDテープは、商品の仕様上「片側給電の場合、最長5m」となっています。 そのため、5mのLEDテープにそれぞれ給電し、一本の線に見えるように面合わせして設置をする必要があります。長い距離の点灯にLEDコントローラーを使用する場合は、LED増幅器を使用してください。
- LEDテープを折り曲げても大丈夫ですか？
- 折り曲げての使用は、基板を破損する可能があるため基本的には推奨をしておりません。 アールの付いた曲面への貼り付けは可能ですが、テープに対して横に折り曲げる、約60度以上鋭角に折り曲げるなどをすると破損する恐れがあります。 折り曲げが必要と考えられる角などに設置する場合は、2本のLEDテープをケーブルで渡りを作って設置をする、もしくはLEDモジュールなど別商品の採用などをご検討ください。
- 他社の商品と組み合わせて使ったらうまく動きません。
- 他社の商品との組み合わせで使用は推奨しておりません。 予期せぬ動作をしても、この場合は保証対象外となります。
- お湯の中で使っても大丈夫ですか？
- 「チューブ防滴」はIP66相当であり、完全防水ではないため、水に沈めてのご使用はできません。 また、「お湯の中でのご使用は、IP69相当の製品でのみ対応が可能」と規定されておりますため、弊社での取り扱い商品はございません。
- DC12Vエンジン（車やバイクなど）からの給電で使用できますか？
- 自己責任の範疇にてご使用されているお客さまはいらっしゃいますが、エンジン始動時の電圧増減で故障する可能性があるため、推奨していません。
- 蛍光灯の照明の代わりに使えますか？
- ご使用されているお客様もいらっしゃいますが、LEDテープは光の指向性が弱いため、推奨はしておりません。 LEDテープは、あくまで間接照明として使用する商品です。
- サウナ内に設置できますか？
- 仕様の範囲内の環境でのご使用であれば、「チューブ防滴」にて使用していただくことは可能です。
- 木や壁紙に直接貼って使うこともできますか？

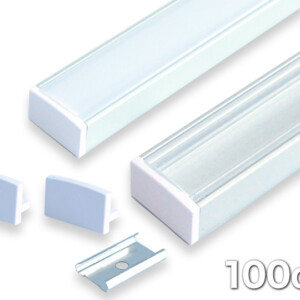

- 可能ですが、放熱を考えると木や壁紙に直接貼ると放熱ができずに故障しやすくなります。 木や壁紙に貼る場合は、LEDアルミフレームを使用して放熱処理された状態で設置をしてください。
- 電源からLEDテープまでの配線って、どのくらい延長が可能ですか？
- 基本的には近く（1ｍ程度）で電源を供給していただくことを推奨しております。 もし遠距離でのご使用であっても、10m以上離れたご使用は推奨をしておりません。 また、10m以内でご使用する場合でも、ケーブルの太さは0.75mm/SQ以上を使用してください。
- 通常の固定方法って何ですか？
- 保護種類が「非防水」と「チューブ防滴」によって異なります。
- 「非防水」は、商品発送時に貼り付けている裏側の両面テープを使用してください。
- 「チューブ防滴」は、同梱されている固定具を使用してください。
- 好きな位置で長さを調整できますか？
- 各ブロックごとにカットすることは可能ですが、任意の位置でのカットはできません。基板にハサミマークがあるので、そこに合わせてカットしてください。 「非防水」は長さ調整がカンタンですが、「チューブ防滴」はカット後に別途防滴加工を行う必要があるため、保証対象外となります。また、通電した状態でのカットはしないでください、故障や感電の恐れがあります。
LEDテープの取扱注意事項
- 湿気の高いところ、ホコリが溜まりやすいところでは保護種類「チューブ防滴」をご使用ください。
- LEDテープは精密機械のため、水分やホコリに弱い商品になります。 特に保護種類「非防水」は水分やホコリに弱いため、保護種類「チューブ防滴」を推奨いたします。
- 人や物が当たりやすいところでは使用しないでください。
- LEDテープは精密機械のため、接触や衝撃に弱い商品になります。 上記状況にてご使用される場合、保証対象外となります。 ご使用される場合は、保護種類「チューブ防滴」を推奨いたします。
- 自動車などのエンジンからの給電は保証対象外です。
- 故障の原因になります。 自己責任の範疇にてご使用されているお客さまはいらっしゃいますが、エンジン始動時の電圧増減で故障する可能性があるため、推奨していません。
- リールに巻いた状態での点灯はしないでください。
- リールに巻いた状態で点灯すると、LEDテープが破損します。 リールに巻いた状態での点灯はしないでください。
- LEDテープに過度な力を加えないでください。
- 故障の原因になります。 LEDテープを引っ張ったり、曲げたり、捻ったり、過度な力を加えないでください。 特にLEDテープの貼り直しをするときなどに過度な力が加わりやすくなりますので、取り外しの際には十分にご注意の上取り外しを行ってください。
- ロットごとにLEDチップの発光色が異なる可能性があります。
- 基本的に同一の発光色にするよう工場と調整をしておりますが、生産ロットにより発光色が異なる可能性もございます。 また、今後拡張が予想される現場へ設置する場合には、同ロットでの商品購入を推奨いたします。
