LEDテープ用 マルチゾーンコントローラー 単色用 調光器 制御 ディマー
商品の説明

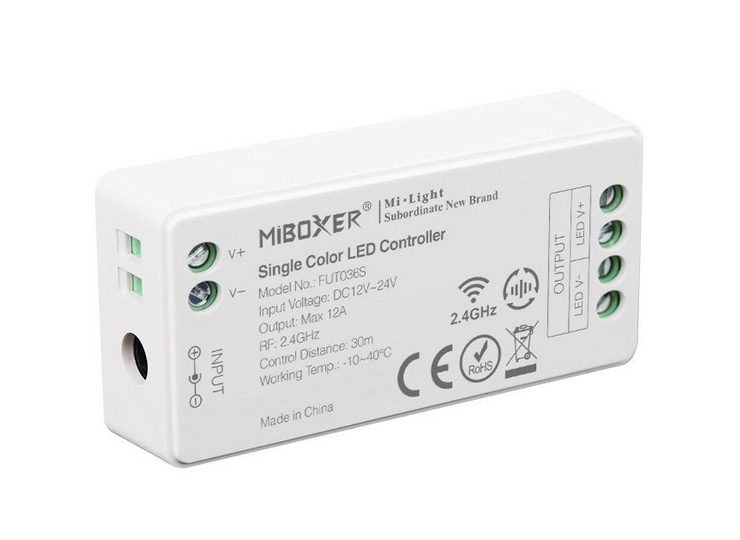

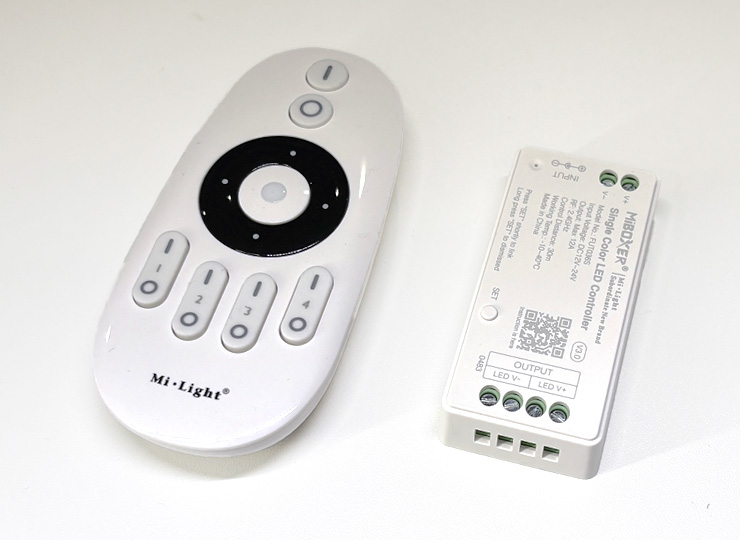

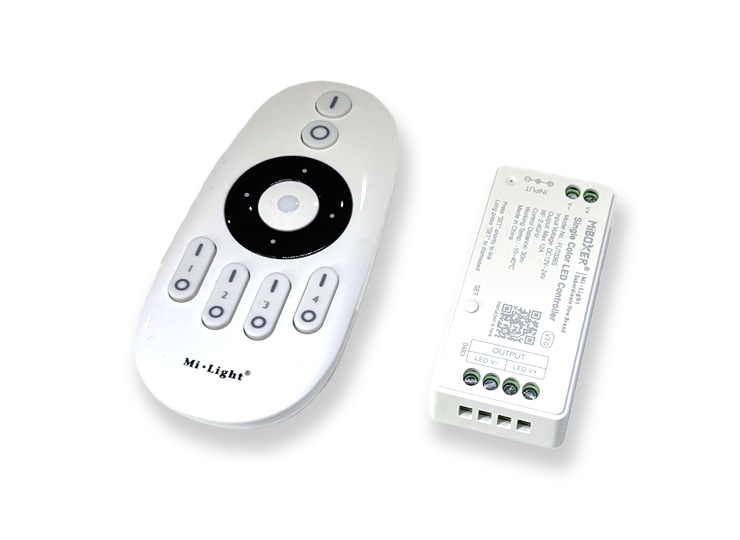

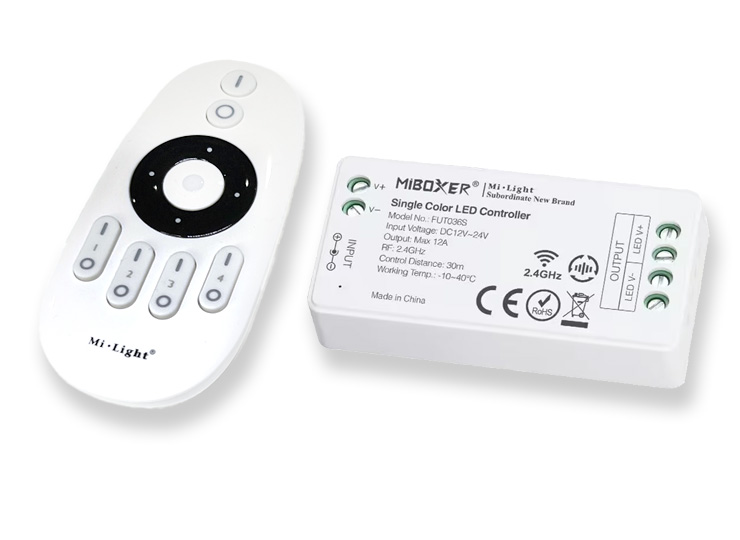

この商品は、単色LED照明向けのLEDコントローラーです。LED照明の光を制御するためには、LEDコントローラー本体とそれを操作するリモコンが必要です。コントローラーとリモコンとでそれぞれ紐付け設定が可能です。そのため、ひとつのリモコンで複数（最大4か所）のコントローラーを個別で制御することが可能です。
製品の資料(PDF)
納期について
商品の発送営業日に関して、14:00までのご注文及びご入金の確定で、最短営業日（当日発送）〜3営業日以内での出荷が出来るよう、努めさせていただきます。※ご注文内容や数量によっては、納期のご相談のご連絡をさせていただくことがございますので、あらかじめご了承ください。
ご注文・お届けについて
商品の説明
この商品は、単色LED照明向けのLEDコントローラーです。LED照明の光を制御するためには、LEDコントローラー本体とそれを操作するリモコンが必要です。このLEDコントローラーは、コントローラーとリモコンとでそれぞれ紐付け設定が可能です。そのため、ひとつのリモコンで複数（最大4か所）のコントローラーを個別で制御することが可能です。また、オートメモライジング機能があるため、リモコンから電源を落とした後に再度電源を入れると、電源を落とす前の輝度を再現することが可能です。
接続方法

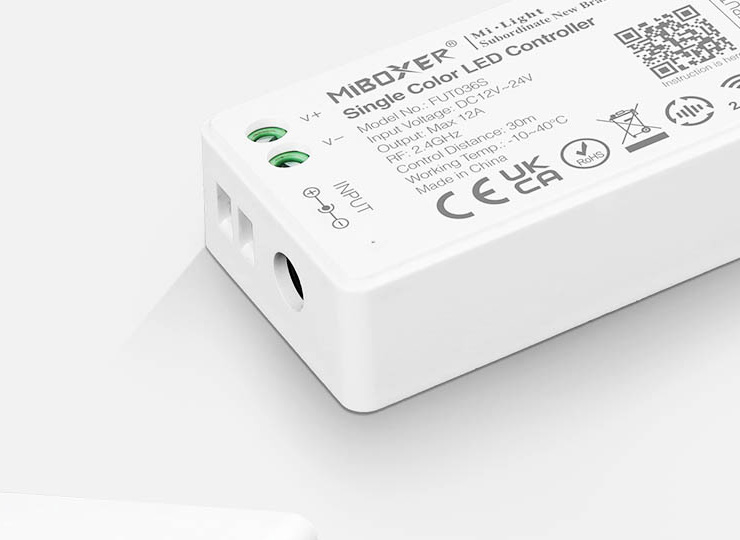

- 入力側の方法1：DCプラグでの給電
- 1.DCジャックにDCプラグを差し込む。
- 入力側の方法2：リード線からの給電
- 1.マイナスドライバーで裏のねじ穴を緩める。
- 2.ポートにリード線を差し込み、ねじ穴を締める。
- 3.＋極と−極の両方を締め終えたら、リード線を軽く引いて抜けないか確認する。
※上記どちらかの方法で、コントローラーに給電します。

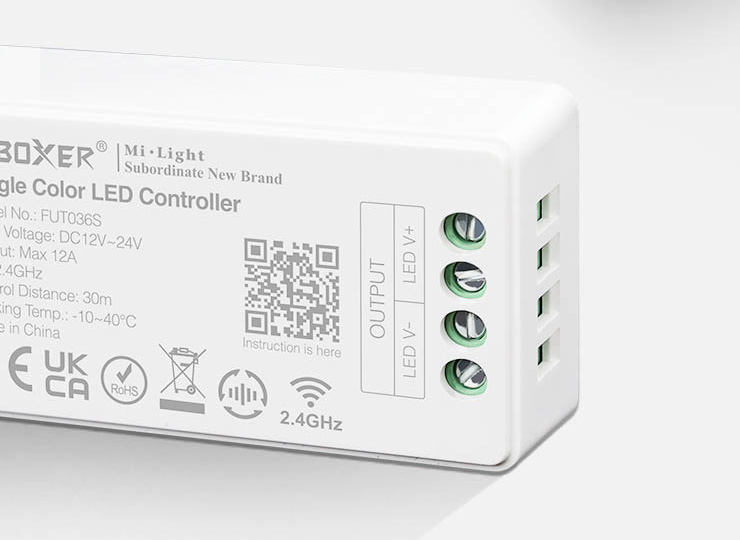

- 出力側の方法1：LEDテープのリード線を接続
- 1. マイナスドライバーで裏のねじ穴を緩める。
- 2. ポートにリード線を差し込み、ねじ穴を締める。
- 3. ＋極と−極の両方を締め終えたら、リード線を軽く引いて抜けないか確認する。
※出力側は2チャンネル分のポートがあります。
ゾーン設定
- ゾーン設定のやり方
- 1.LEDコントローラーの電源を落とした状態にしておく。
- 2.LEDコントローラーの電源を入れ、LED照明が点灯したら、3秒以内に設定したいゾーン点灯ボタンを長押します。
- 3.LED照明がゆっくり点滅したら、ゾーン設定は完了です。
※手順2の実施後に、LED照明が点滅しない場合はゾーン設定に失敗しています。LEDコントローラーの電源を落とし、再度上記の手順を実行してください。
ゾーン解除設定
- ゾーン設定解除のやり方
- 1.LEDコントローラーの電源を落とした状態にしておく。
- 2.LEDコントローラーの電源を入れ、LED照明が点灯したら、3秒以内に設定解除したいゾーン点灯ボタンを長押します。
- 3.LED照明が素早く点滅したら、ゾーン設定解除は完了です。
※手順2の実施後に、LED照明が点滅しない場合はゾーン解除設定に失敗しています。LEDコントローラーの電源を落とし、再度上記の手順を実行してください。
コントローラーの各名称
| ボタン | ボタン短押し | ボタン長押し |
|---|---|---|
| 全点灯ボタン | ゾーン管理されている全てのLED照明を点灯させる。 | 全ての輝度を最大にする。 |
| 全消灯ボタン | ゾーン管理されている全てのLED照明を消灯させる。 | 全ての輝度を最小にする。 （ナイトモード※1） |
| 輝度ボタン（↑）※2 | 輝度を一段階上げる。 | 最大まで輝度を上げ続ける。 |
| 輝度ボタン（→）※2 | 輝度を一段階上げる。 | 最大まで輝度を上げ続ける。 |
| 輝度ボタン（↓）※2 | 輝度を一段階下げる。 | 最小まで輝度を下げ続ける。 |
| 輝度ボタン（←）※2 | 輝度を一段階下げる。 | 最小まで輝度を下げ続ける。 |
| ゾーン点灯ボタン | ゾーン管理中のLED照明を点灯させる。 | ゾーン管理中のLED照明の輝度を最大にする。 |
| ゾーン消灯ボタン | ゾーン管理中のLED照明を消灯させる。 | ゾーン管理中のLED照明の輝度を最小にする。 （ナイトモード※1） |
※1：ナイトモードは、点灯ボタンの長押しで解除してください。また、ナイトモードはオートメモライジング対象外です。
※2：ナイトモード中は操作できません。
使用電圧 | DC 12V入力 / DC 24V入力 |
|---|---|
最大負荷電流 | 合計:12A / 各チャンネル:6A |
最大消費電力 | 12V:144W / 24V:288W |
電源との配線 | 2ポート（－極性、＋極性） / DCジャック（センター＋極性：外径:5.5φ・内径：2.1φ） |
LEDとの配線 | 2ポート × 2set（＋極性、－極性（それぞれアノードコモン）） |
RF | 2.4GHz |

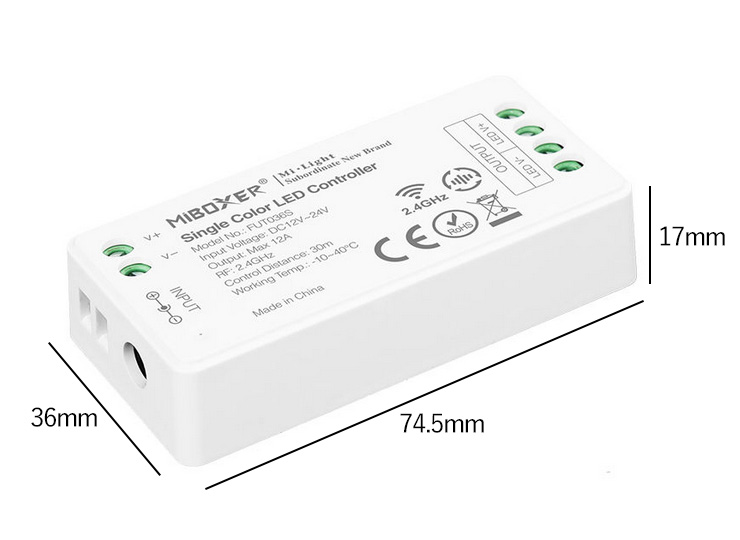

寸法 | L74.5mm × W36mm × H17mm |
重量 | 49g |
LEDコントローラーのよくあるご質問
- 取扱説明書はありますか？
- 取扱説明書は、各ページにPDFがございますので、そちらをご参照ください。
- たくさんのLED照明を1個のコントローラーで制御できますか？
- LED増幅器を使用してください。LED増幅器はひとつのLEDコントローラーで多くのLED照明を制御するために使用する商品です。
- LEDコントローラーのリモコンは、どのくらい離れたら操作できなくなりますか？
- 1m以内でのご使用を推奨しています。
- LEDコントローラーの設置には電気工事士の資格が必要ですか？
- 資格は必要ありません。ただし、設置において直接電源を引くなどの工事が発生する場合には、電気工事士の資格が必要です。
LED増幅器のよくあるご質問
- LED増幅器って何ですか？
- ひとつのLEDコントローラーで多くのLED照明を制御するために使用する商品です。
LEDコントローラーの注意事項
- 強い磁場の発生している場所に設置しないでください。
- 動作不具合や故障の原因となります。 LEDコントローラーを強い磁石やモーターなど磁力を発生させるものの近くに設置しないでください。
