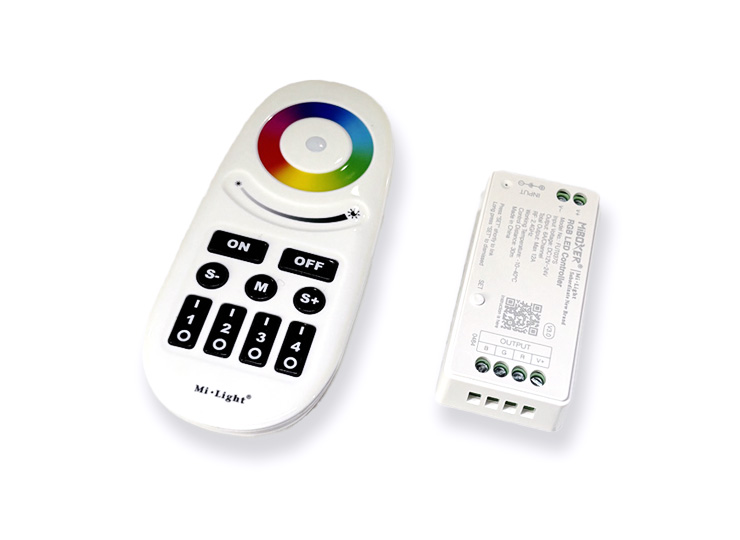

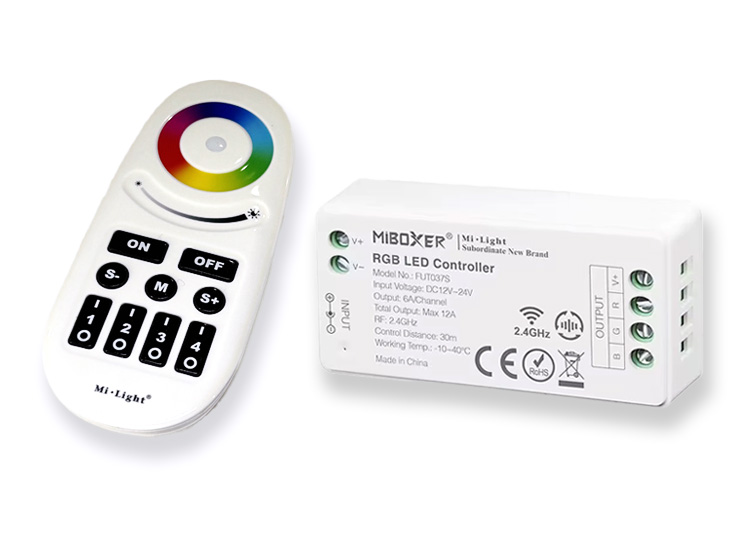

この商品は、RGB色LED照明向けのLEDコントローラーです。LED照明の光を制御するためには、LEDコントローラー本体とそれを操作するリモコンが必要です。このLEDコントローラーは、コントローラーとリモコンとでそれぞれ紐付け設定が可能です。そのため、ひとつのリモコンで複数（最大4か所）のコントローラーを個別で制御することが可能です。また、オートメモライジング機能があるため、リモコンから電源を落とした後に再度電源を入れると、電源を落とす前の輝度を再現することが可能です。

商品説明の詳しい説明動画はこちら

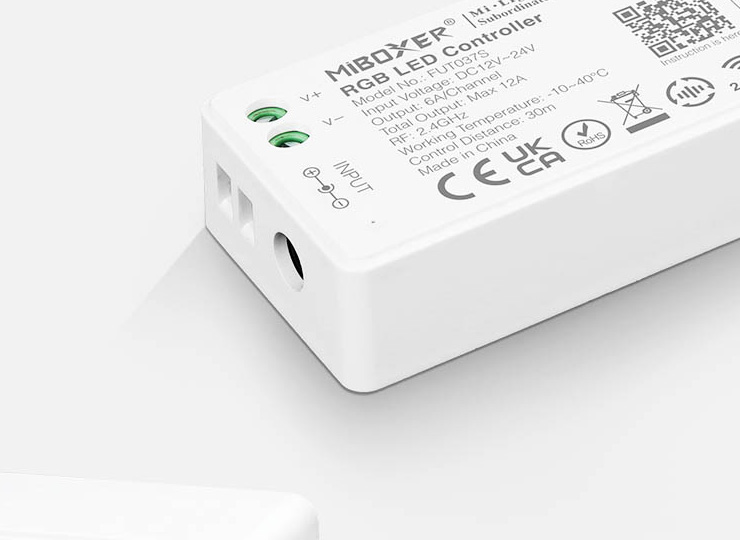

入力側の方法1：DCプラグでの給電

1.DCジャックにDCプラグを差し込む。

入力側の方法2：リード線からの給電

1.マイナスドライバーで裏のねじ穴を緩める。

2.ポートにリード線を差し込み、ねじ穴を締める。

3.＋極と−極の両方を締め終えたら、リード線を軽く引いて抜けないか確認する。

※上記どちらかの方法で、コントローラーに給電します。

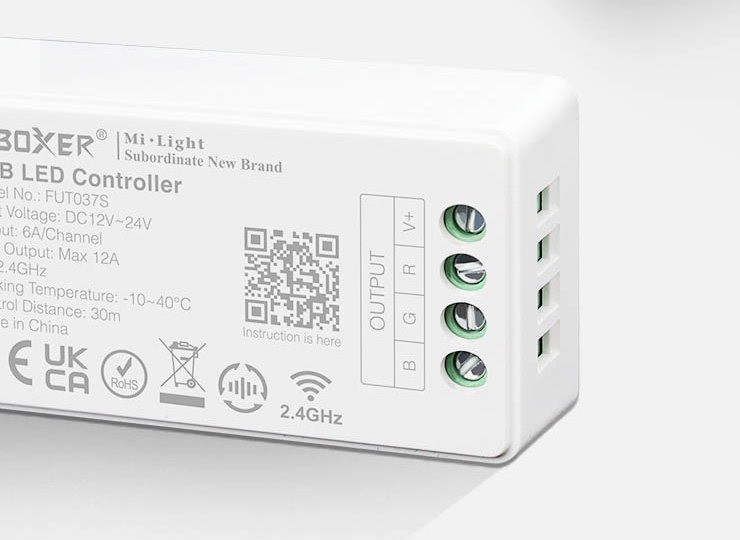

出力側の方法1：LEDテープのリード線を接続

1.マイナスドライバーで裏のねじ穴を緩める。

2.ポートにリード線を差し込み、ねじ穴を締める。

3.＋極と−極（R,G,Bポート）を締め終えたら、リード線を軽く引いて抜けないか確認する。

ゾーン設定のやり方

1.LEDコントローラーの電源を落とした状態にしておく。

2.LEDコントローラーの電源を入れ、LED照明が点灯したら、3秒以内に設定したいゾーン点灯ボタンを長押します。

3.LED照明がゆっくり点滅したら、ゾーン設定は完了です。

※手順2の実施後に、LED照明が点滅しない場合はゾーン設定に失敗しています。LEDコントローラーの電源を落とし、再度上記の手順を実行してください。

ゾーン設定の詳しい説明動画はこちら

ゾーン設定解除のやり方

1.LEDコントローラーの電源を落とした状態にしておく。

2.LEDコントローラーの電源を入れ、LED照明が点灯したら、3秒以内に設定解除したいゾーン点灯ボタンを長押します。

3.LED照明の白色が素早く点滅したら、ゾーン設定解除は完了です。

※手順2の実施後に、LED照明が点滅しない場合はゾーン解除設定に失敗しています。LEDコントローラーの電源を落とし、再度上記の手順を実行してください。

ゾーン解除設定の詳しい説明動画はこちら

ボタン	ボタン短押し	ボタン長押し
カラーリングエリア	リングの箇所をタッチするとその色を点灯させる。	ー
明るさ（－）エリア	発光の明度を下げる。	ー
明るさ（＋）エリア	発光の明度を上げる。	ー
全点灯ボタン	ゾーン管理されている全てのLED照明を点灯させる。	輝度最大の白色を点灯させる。
全消灯ボタン	ゾーン管理されている全てのLED照明を消灯させる。	輝度最小の白色を点灯させる。
モード変更ボタン	RGB色の発光パターンを変更する。	パターンを連続で切り替え続ける。
スピードダウンボタン	発光パターンの速度を遅くする。	発光パターンの速度を遅くし続けて、最遅まで速度を落とす。
スピードアップボタン	発光パターンの速度を速くする。	発光パターンの速度を速くし続けて、最速まで速度を上げる。
ゾーン点灯ボタン	ゾーン管理中のLED照明を点灯させる。	ゾーン管理中のLED照明を輝度最大の白色を点灯させる。
ゾーン消灯ボタン	ゾーン管理中のLED照明を消灯させる。	ゾーン管理中のLED照明を輝度最大の白色を点灯させる。

モード名称	内容
M1:フェードイン/フェードアウト	異なる色が互いにフェードインします。
M2:ストロボホワイト	白色がフェードインおよびフェードアウトします。
M3:RGBフェードイン/フェードアウト	赤、緑、青、白の色を次々とフェードインおよびフェードアウトします。
M4:カラーフラッシュ	赤、緑、青、黄、紫、水色、白が次々と点灯します。
M5:ディスコ	色と明るさをランダムで点灯します。
M6:赤色の強調と点滅	赤色がフェードインおよびフェードアウトし、3回点滅します。
M7:緑色の強調と点滅	緑色がフェードインおよびフェードアウトし、3回点滅します。
M8:青色の強調と点滅	青色がフェードインおよびフェードアウトし、3回点滅します。
M9:色変えと点滅	いくつかの色が互いにフェードインおよびフェードアウトし、ランダムに点滅します。

※色はどのモードでも減光でき、どのモードの速度も調整可能です。

※RGB LEDストリップライトの場合、白発光は赤(R)･緑(G)･青(B)から作り出されるされる色のため、若干青味がかった冷白色に近い白色になります。

ゾーン点灯ボタンを押し続けるとホワイトモードになります。 ホワイトモードでは、「S-」を押して発光色を電球色にし、「S +」を押してクールな白に調色できます。 カラーモードでは、「S + / S-」を押して彩度を制御します。 「M」を押下した際のパターン点灯時は、「S + / S-」でモードの速度を調整できます。

• ユーザーは必要に応じて、自由にゾーンの設定と解除を行えます。 1つのリモコンで無数のランプまたはコントローラーを紐づけ制御ができますが、1つのランプまたはコントローラー側は4つのリモコンでしかゾーン設定と制御は出来ません。（最大）
