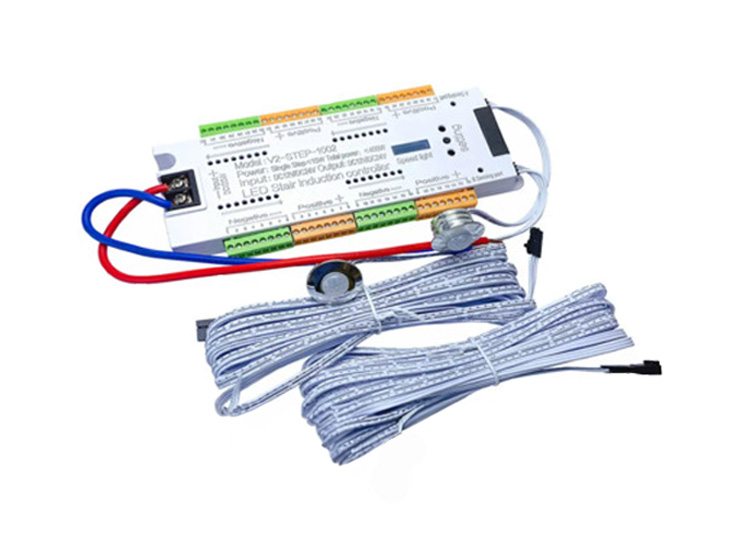

この商品は、人感(PIR)センサーにて順次点灯させることが可能な、単色LED照明向けのLEDコントローラーです。このLEDコントローラーは、本体スイッチを操作することで、簡単に32chもの照明をセンサー反応時に順次点灯させ、更に点灯速度も調整することが可能です。主な用途として「階段の踏み板部の間接照明」や、「壁面や床面の誘導用照明」にご利用頂けます。

入力(DC電源)側

1.マイナスドライバーで裏のねじ穴を緩める。

2.ポートにリード線を差し込み、ねじ穴を締める。

3.＋極と−極の両方を締め終えたら、リード線を軽く引いて抜けないか確認する。

出力(LED照明)側

1.マイナスドライバーでコントローラーの＋極とー極のねじ穴を緩める。

2.ポートにリード線を差し込み、ねじ穴を締める。

3.＋極と−極を締め終えたら、リード線を軽く引いて抜けないか確認する。

出力(人感センサー)側

1.製品付属のセンサー用の延長ケーブルをコントローラー先端の人感センサー接続口に接続する。

2.センサー用の延長ケーブルと人感センサーのコネクタ部分を接続する。

3.延長ケーブル及び人感センサーのケーブルを軽く引いて抜けないか確認する。

点灯速度設定

1.スイッチを短く押下すると、点灯速度設定モードになります。

2.速度調整は「100％・75％・50％・25％」の4パターンで、赤い光源が暗いほど早くなり、明るいほど点灯速度が遅くなります。

点灯ステップ数設定

1.スイッチを5秒ほど長めに押下し続けると、点灯ステップ数設定モードになります。

2.光らせたいステップの箇所までスイッチを短く押下し、コントローラーの青い光源が指定のステップ箇所まで到達するまで続けます。

3.光らせたいステップの箇所まで光らせたら、スイッチを5秒ほど長めに押下し設定を完了させます。
