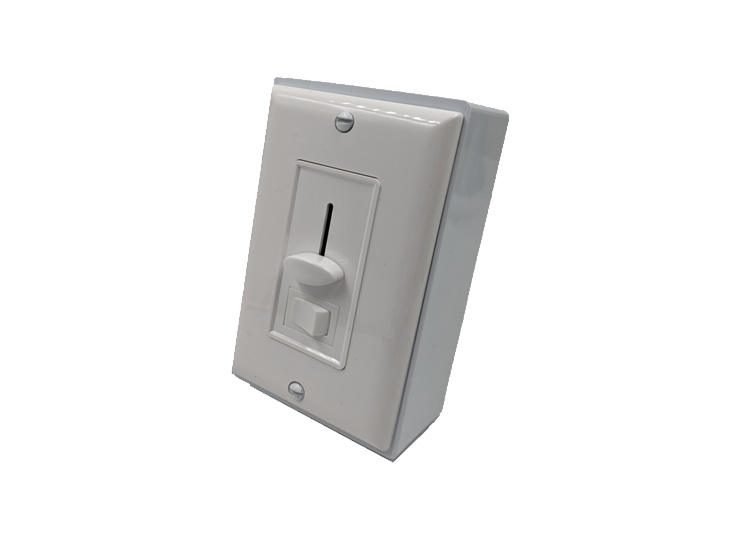

この商品は、単色LED照明向けのLEDコントローラーです。このLEDコントローラーは、正面のレバーを操作することで段階的に発光の輝度を制御することが可能です。調光には、省電力性に優れたPWM制御が採用されています。単色用ではON/OFF用のスイッチとして、2色用では色切り替えのスイッチとして下部のロッカースイッチをご利用いただけます。

入力(DC電源)側

1.鉸め具または配線接続器具を用いて、12V電源からの配線を給電口から出ている各ケーブルに接続する。

2.＋極と−極の両方を接続し終えたら、接続されたケーブル線を軽く引いて、接続部が抜けないか確認する。

出力(LED照明)側

1.マイナスドライバーで、製品コネクター部分「OUT」側のねじ穴を緩める。

2.コネクター下部のポートにリード線を差し込み、ねじ穴を締める。

3.＋極と−極の両方を締め終えたら、リード線を軽く引いて抜けないか確認する。

それぞれの接続方法

1.本製品は背面部の接続線とつなげ方によって、「単色の切替」または「2色の切替」操作が可能です。

2.背面部「接続①」のみにLEDを接続すると、前面パネルのスイッチは①を押下した際に調光及び点灯します。また、前面パネルのスイッチは②を押下すると点灯状態がOFFになります。

3.背面部「接続①」と「接続②」にそれぞれLEDを接続すると、前面パネルのスイッチは①を押下した際には「接続①」を、前面パネルのスイッチは②を押下した際には「接続②」を調光及び点灯します。前面パネルのスイッチでのON/OFFは出来ないため、調光レバーを下げることで点灯状態がOFFになります。

4.背面部の-極はLED側で共通使用致します。（カソードコモン）

5.2色LED使用時に、各色を混ぜて発光(調色)させる操作は出来ません。
