商品の説明

モード説明

操作方法

調光方法

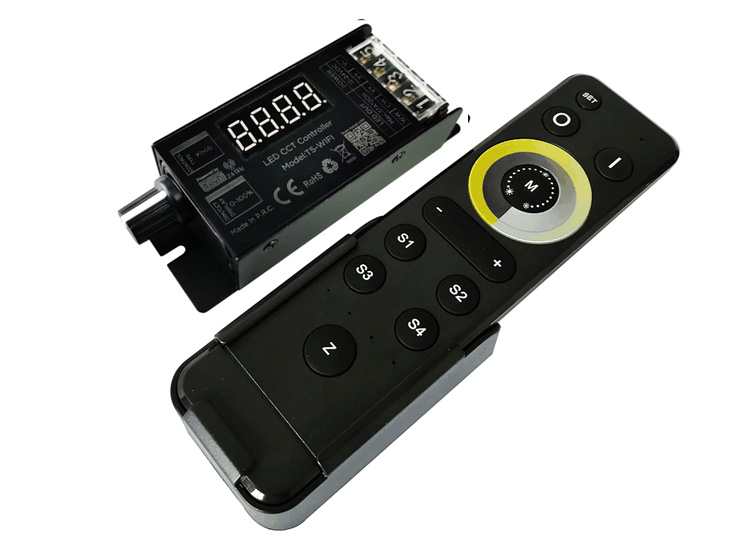

この調光器は、手動でのノブ操作とリモコン操作の両方を利用できます。

対応リモコン: HX-RFBT10 (4ゾーン、PWM値調整機能付き) 、HX-RFBT-DIM-2.4G (シングルゾーン)

リモコンで使用したい場合は、設置前にコードをペアリングしてください。 詳しい操作方法は、対応するリモコンのマニュアルを参照してください。

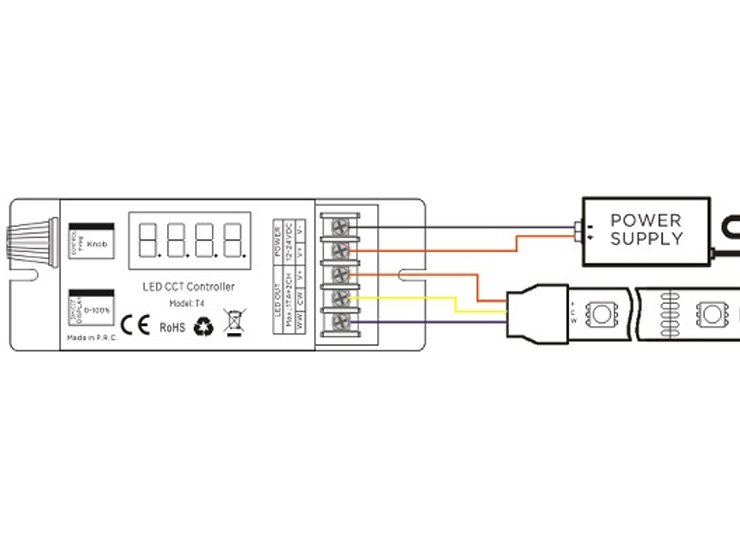

接続方法

1. 電源を入れる前に、接続ミスによるショートを防ぐため、配線をしっかり確認してください。

2. 最初に負荷側の配線を行い、次に電源側の配線を行います。

ノブ操作

– 時計回りに回すと、明るさが最大 (100%) になるまで明るくなります。

– 反時計回りに回すと、明るさが最小 (0%) になるまで暗くなります。

– ツマミを短く押すことで調光と色温度の機能切り替えが可能
1) 調光時、デジタル管の明るさ表示: d***、d000 から d100 は 0%-100% を意味します。
2) 色温度を調整する場合、デジタル管の色温度表示: C***、合計 100 レベル、C000 から C100 は 100%WW-100%CW を意味します。

PWM周波数表示

リモコンの設定により、調光方式 (PWM周波数) を変更できます。

調光器のディスプレイに表示される内容は以下の通りです。

• P005: 500Hz
• P010: 1KHz
• P020: 2KHz (工場出荷時の設定)
• P040: 4KHz
• P078: 7.8KHz
• P156: 15.6KHz

無線同期機能

複数の調光器を同じゾーン内で使用する場合、リモコンからの信号を相互に中継し、同期して動作させることができます。

使用上の注意

– 動作電圧はDC12V～24Vです。他の電圧で使用しないでください。

– 配線が正しく接続されており、ショートしていないことを確認してから電源を入れてください。

– ワイヤレス同期調光はリモコン操作で行います。詳細はリモコンのマニュアルを参照してください。

– PWM調光周波数はリモコンで調整できますが、設定値によって最大許容出力が異なります。過負荷にならないように注意してください。

PWM周波数調整方法

1. リモコンで調光器の電源をオフにしてから10秒以内にリモコンの「設定」ボタンを長押しします (調光器がオフになっていることを確認してください)。 ディスプレイに「P***」と表示され、PWM調整モードに入ります。

2. 明るさの上下ボタンを押してPWM周波数を調整します (6段階調整可能)。

3. 設定が完了したら、リモコンの「設定」ボタンをもう一度押して保存します。 調光器の電源が自動的にオンになります。

注意

PWM設定は1分以内に完了させてください。 60秒経過すると自動的にPWM調整モードが終了し、設定が保存されません。
